首頁 > 技術文章 > 壓電直線納米運動與二維偏轉鏡架相結合，實現鏡片二維偏轉及快速光學移相！

壓電直線納米運動與二維偏轉鏡架相結合，實現鏡片二維偏轉及快速光學移相！

更新時間： 2024-06-05

光學移相器是一種用于控制光相位的光學器件，用于實現光信號的相位移動，在干涉測量技術領域中廣泛的應用。隨著技術的不斷進步，干涉測量技術對于大行程、高精度、高靈敏度的要求越來越高，移相器作為干涉測量技術的重要部件，也要隨之進步。

芯明天宏微復合式壓電移相器是將直線壓電促動器與二維手調鏡架相結合，實現鏡片θx、θy二維偏轉，且壓電促動器具有高精度、快速響應等優勢，可通過電壓控制進行超快速（μs級）步進調節，二者合一既可以滿足大角度調節范圍又可以進行快速光學移相，且體積小，更便于操作。

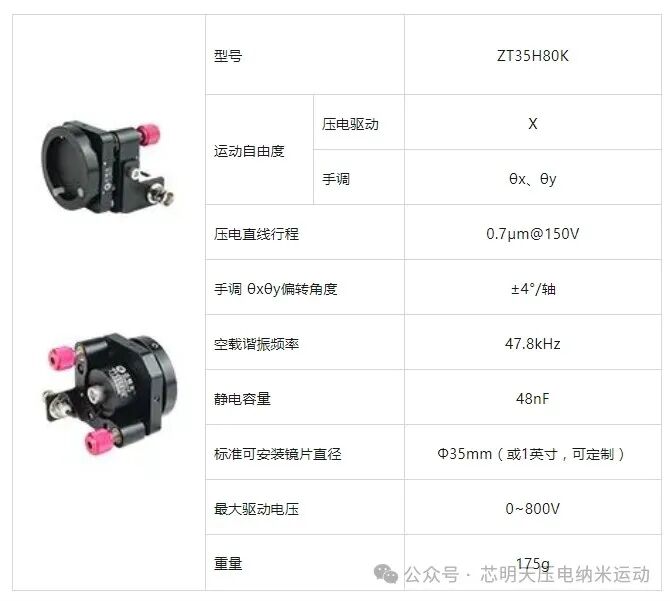

ZT35H80K系列壓電陶瓷移相器

ZT35H80K系列壓電陶瓷移相器的內部是由壓電陶瓷管驅動，它由直流電壓信號控制，在150V電壓下產生的位移約0.7μm，在上限驅動電壓800V下，產生的位移約3.73μm，手動調節鏡架偏轉角度范圍可達±4°。可帶載φ35mm鏡片，也可定制尺寸。

壓電直線納米運動與二維偏轉鏡架相結合，實現鏡片二維偏轉及快速光學移相！

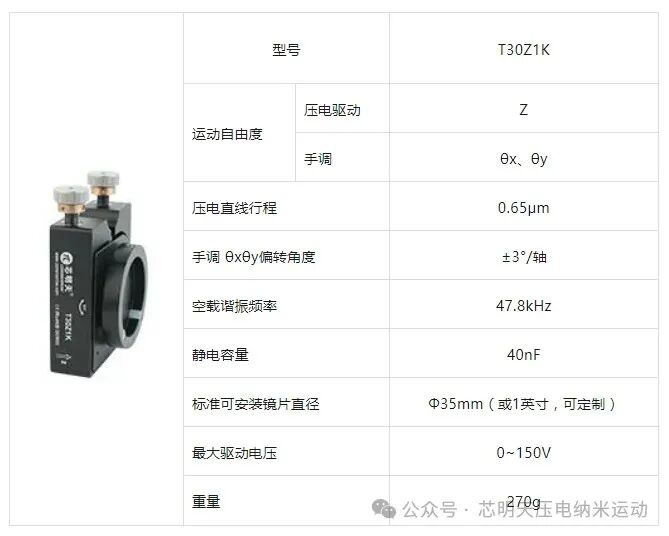

T30Z1K壓電陶瓷移相器

T30Z1K壓電陶瓷移相器的內部是由壓電陶瓷管驅動，在150V直流電壓驅動下可產生約0.65µm位移，可通過手動調節θx、θy兩軸的偏轉角度，角度調節范圍可達±3°。將鏡片調節與像移步進相結合，體積更小巧緊湊，使其更方便于像移、干涉測量等應用。

壓電直線納米運動與二維偏轉鏡架相結合，實現鏡片二維偏轉及快速光學移相！

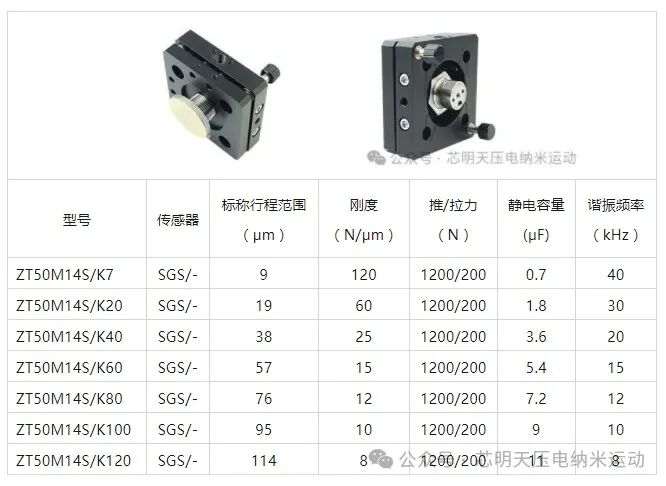

ZT50M14系列壓電移相促動器

ZT50M14系列壓電促動器是專為光學籠式結構應用而設計，可直接安裝于籠式結構中。它是將壓電促動器集成到一個手調鏡架中，先通過二維鏡架對鏡片的朝向進行手動調節，可調節范圍±3°，再通過壓電促動器進行納米精度直線運動。該壓電促動器具有多種型號，可在多種位移間進行選擇，最高可達114μm，可選配閉環傳感器。

壓電直線納米運動與二維偏轉鏡架相結合，實現鏡片二維偏轉及快速光學移相！

芯明天可提供各種用于移相、步進、干涉、計量等應用的壓電式移相器，例如小體積型、帶有通光孔型、大負載型、大口徑型，可根據客戶實際應用定制設計。

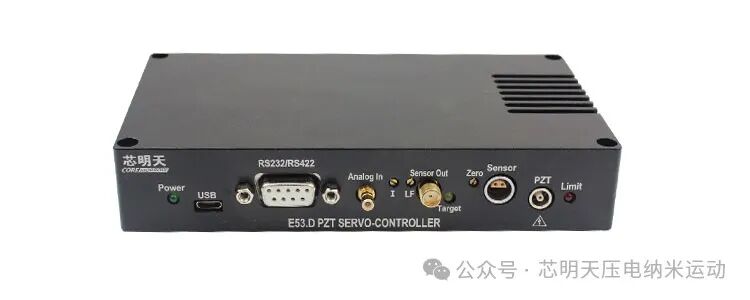

配套控制器

E53.D系列單通道壓電控制器適用于驅動芯明天壓電移相器，供電為24VDC/1.5A，帶寬10kHz，可采用模擬或數字控制，開閉環可選。針對小體積應用開發，結構緊湊、易于集成。

壓電直線納米運動與二維偏轉鏡架相結合，實現鏡片二維偏轉及快速光學移相！

更多詳情歡迎致電芯明天！
