XD002.250K大負載壓電鉗/壓電線夾
近年來，在微納加工、微操縱、微裝配等微型制造領域，可以實現微小尺寸零件或器件的夾取、搬運、放置與釋放的精密定位操作的器件越來越重要。芯明天壓電鉗/線夾是專門針對微米級引線進行夾持與放開操作的非常適合的工具，可對微米量級的金線、銅線、銀線等進行夾持與放開動作。

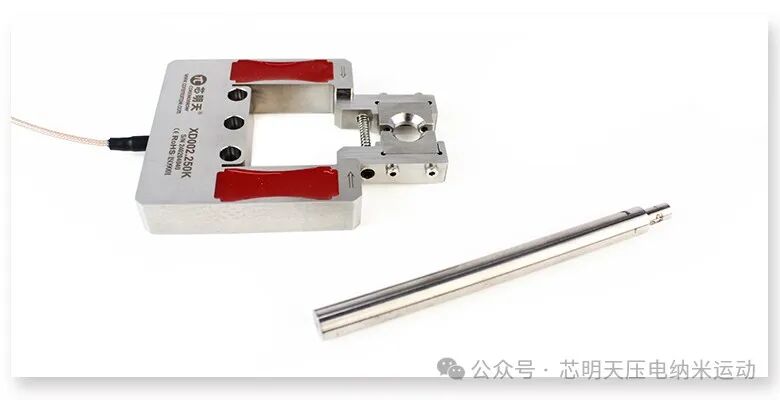

芯明天研發生產的壓電鉗/線夾是由壓電陶瓷疊堆驅動，采用柔性鉸鏈機械放大結構，具有分辨率高、響應速度快、無摩擦等特點。隨著技術不斷迭代，芯明天研發設計一款具有大負載特點的新型壓電鉗/線夾——XD002.250K。外觀如下圖所示。從圖上可以看出此款壓電鉗/線夾的夾持口大，可以?shī)A持圓柱形金屬件，相較以往產品負載更大，兩側的機構放大裝置，使得此款壓電線夾的位移也更長。
產品特點
X向運動
夾持位移達±190μm
承載可達0.1kg
空載諧振頻率達660Hz
技術參數
| 型號 | XD002.250K |
| 運動自由度 | X |
| 標稱行程范圍(0~120V） | ±150μm |
| 行程范圍(0~150V） | ±190μm |
| 空載諧振頻率 | 660Hz |
| 承載能力 | 0.1kg |
| 靜電容量 | 4.85μF |
| 材質 | 不銹鋼 |
| 重量 | 215g（含線） |
| 通電鉗口狀態 | 閉合 |
配套控制器

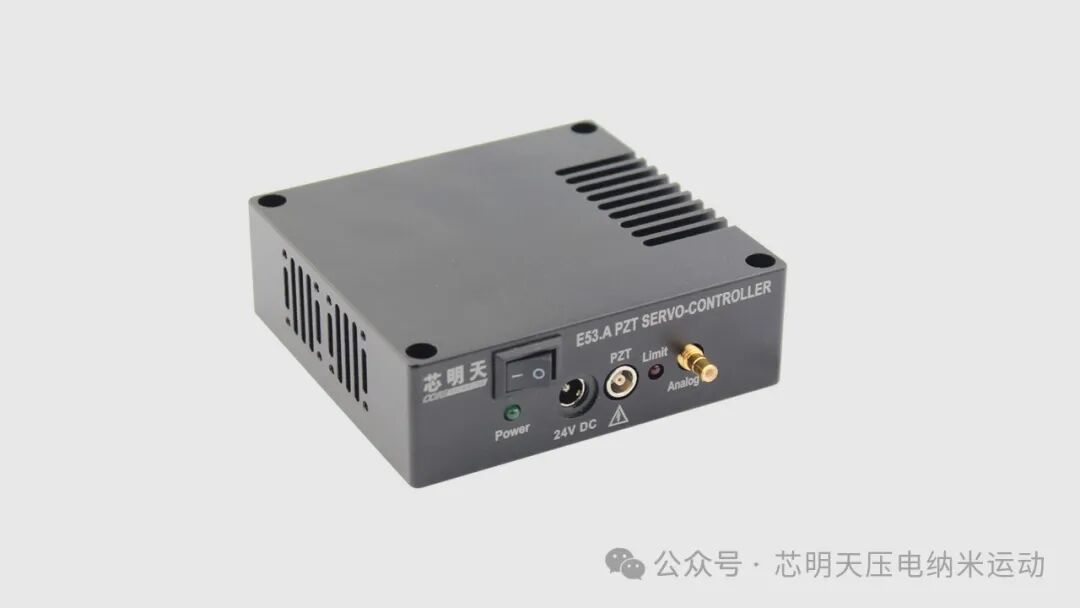

E53.A壓電控制器
E53.A是一款單通道開環壓電控制器，它采用模擬輸入，帶寬可達10kHz，使用E53.A壓電控制器驅動XD002.250K壓電鉗/線夾可保證快速的響應時間和工作穩定性。同時E53系列壓電控制器的外形非常緊湊，體積小巧，易于集成。

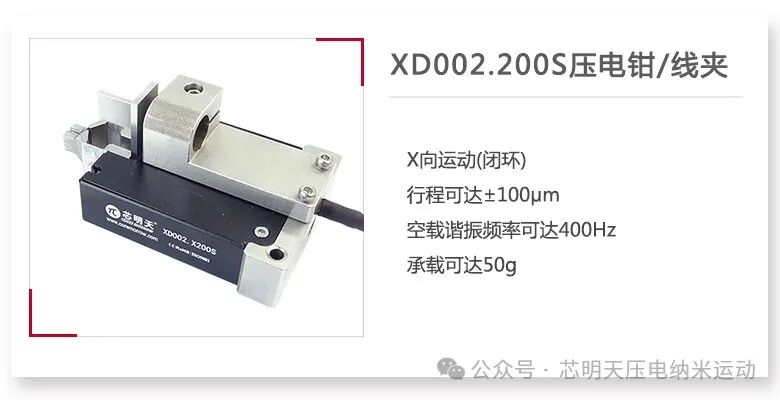

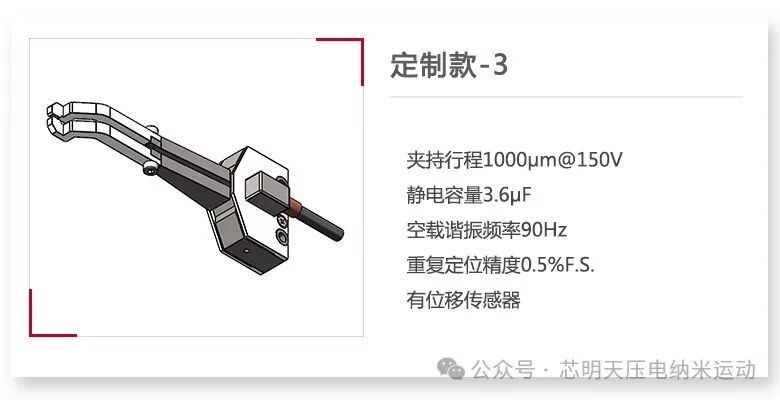

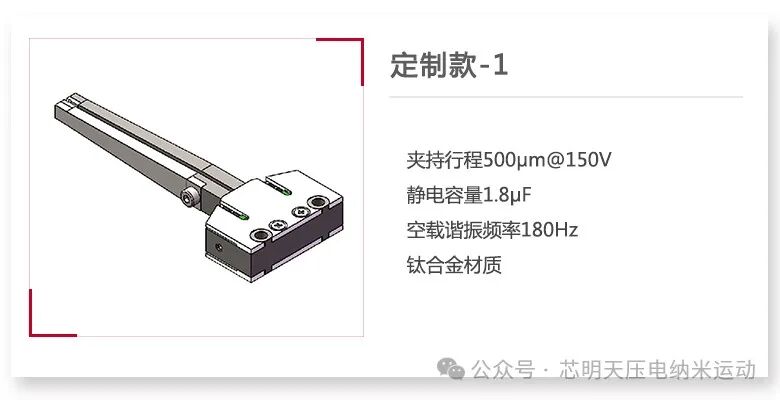

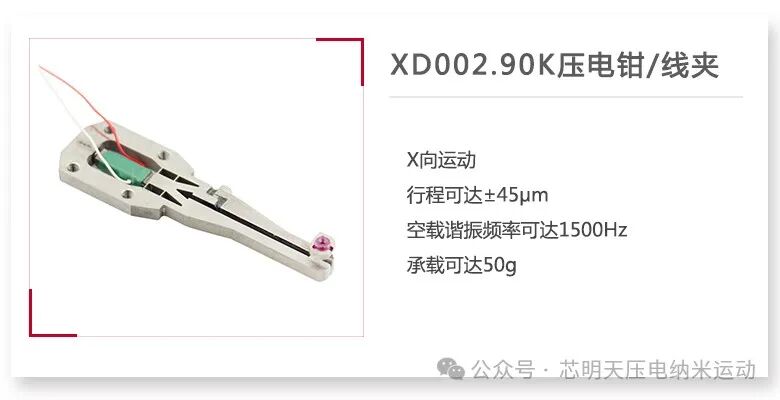

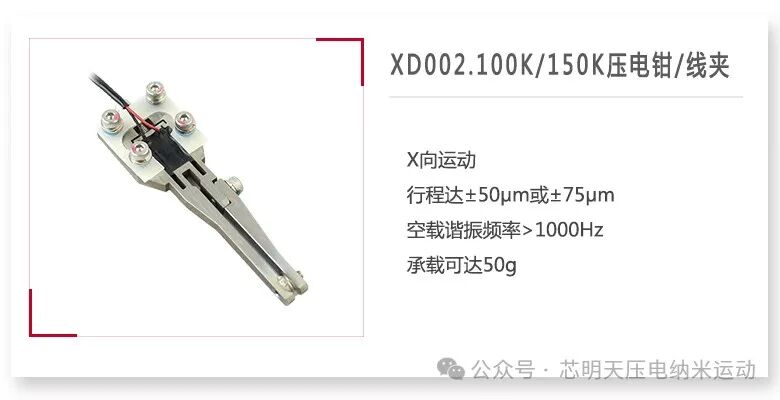

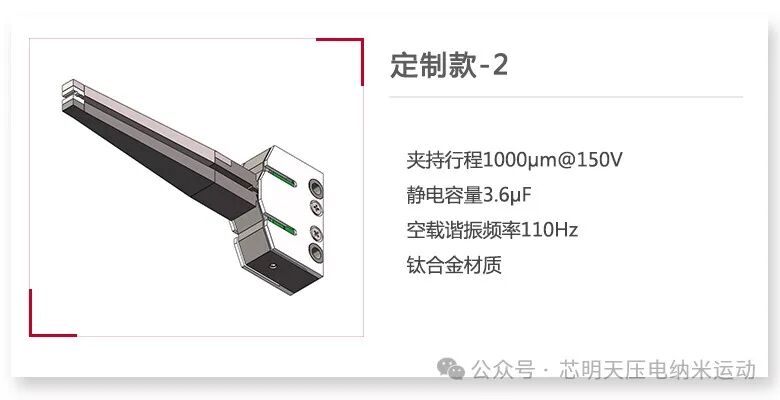

芯明天壓電鉗/線夾及定制系列
更多詳情歡迎致電芯明天！
