新品推薦|XD605.X90一維大負載電容傳感壓電納米定位臺及配套電容閉環控制器

更新時間： 2024-02-23

新年伊始，萬象更新。芯明天持續深挖行業需求，攻克技術壁壘，推陳出新，為客戶解決一個又一個精密定位技術的難題。

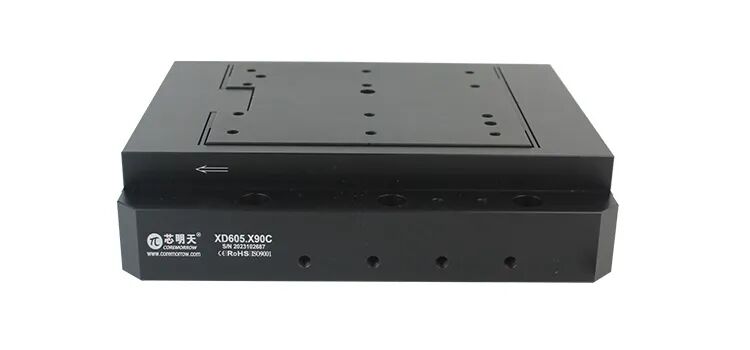

本次為大家介紹一款一維大負載電容傳感壓電納米定位臺-XD605.X90。產品外觀如下圖所示。

X向運動、大負載

XD605.X90可實現一維X向直線運動，行程可達到95μm，負載可達10kg，分辨率可達3nm，為大負載應用提供更優質的解決方案。

電容式傳感器

XD605.X90閉環版本采用電容傳感，閉環線性度可達0.021%F.S.，閉環重復定位精度可達0.005%F.S.，由于電容式傳感器是根據兩個電極之間的電容變化來測量物理量，所以它不受溫度、磁場環境等因素影響，在精度、響應速度、穩定性、可靠性和成本方面具有很多優勢。

三種位姿、易使用

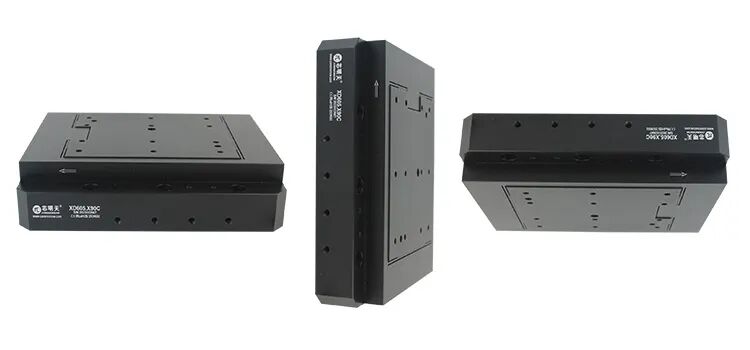

XD605.X90它在使用放置方式上進行突破，可正立、側臥、倒置三種位置使用，可滿足更多設備或系統對負載位姿的要求。

產品應用

顯微掃描、光路調整、納米操控技術、激光干涉、納米光刻、生物科技、光通信、納米測量、顯微操作、納米壓印等。

技術參數

型號	XD605.X90C/K
運動自由度	X
驅動控制	1路驅動，1路電容傳感
標稱行程范圍（0~120V）	76μm
行程范圍（0~150V）	95μm
傳感器	CAP/-
分辨率	3nm
閉環線性度	0.02%F.S./-
閉環重復定位精度	0.005%F.S./-
俯仰	<5μrad
偏航	<5μrad
滾動	<5μrad
空載諧振頻率	615Hz
帶載諧振頻率@5kg	310Hz
閉環階躍時間@5kg	8ms@20μm
承載能力	正立10kg
	臥式5kg
	倒置10kg
靜電容量	37μF
材質	鋁合金
重量（含線）	5.7kg

配套控制器

E53.D1C-H系列壓電控制器是一款模擬與數字式控制器，具有閉環伺服控制功能，是專為驅動配備電容式傳感器的壓電產品而研發設計。外形尺寸為148×125×27.5mm，供電為24VDC/1.5A。機身帶有散熱區域，可快速導出產生的熱量，且體積小巧，易于集成。

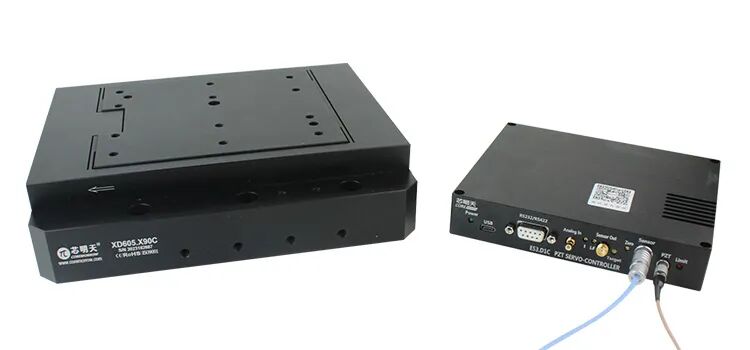

XD605.X90C電容式壓電平臺與E53.D1C-H電容閉環壓電控制器
