XYZ三維運動、電容閉環、無磁壓電納米定位臺與控制器！

更新時間： 2023-04-06

本次介紹一款XYZ三維運動、電容傳感器閉環的壓電納米定位臺及相應控制器，該電容運動臺的型號為P12.XYZ100C，控制器型號為E00.D11AL。

P12.XYZ100C壓電納米定位臺

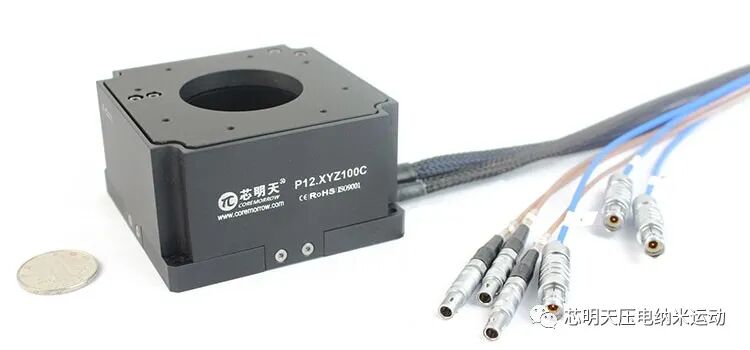

P12.XYZ100C壓電納米定位臺的三維運動是采用串聯形式，在設計過程中，將體積盡可能的縮小，它的體積僅80×80×45mm^3。中心具有φ40mm圓形通孔，適用于光的透射或結構的集成、放置。

電容式傳感器閉環

P12.XYZ100C壓電納米定位臺采用電容式傳感器進行閉環控制，內部具有3個電容傳感器，分別對X、Y、Z三軸進行位移的實時測量及反饋。

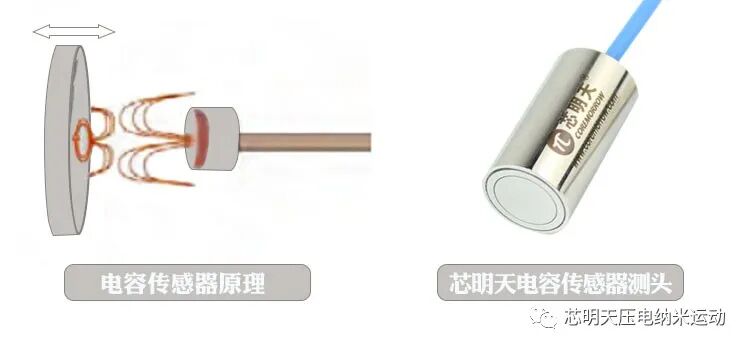

電容式傳感器是一種非接觸式測量，電容測頭與被測面間的距離變化，即壓電納米定位臺產生運動，改變與電容測頭間的距離，引起電容傳感器輸出的電壓值發生變化，電壓值與納米定位臺的位移相對應。

非接觸式測量使得傳感器與運動面間無接觸，不會對位移臺的運動產生額外影響，可保證非常好的精度及長期的穩定性，且響應速度非?？?。

無磁

P12.XYZ100C壓電納米定位臺的另一個重要的特性是無磁，它采用無磁材料、無磁加工工藝，保證產品本身不會為所應用的系統環境帶來額外的磁場，非常適用于要求無磁環境的應用。

產品實測曲線

1）階躍上升曲線

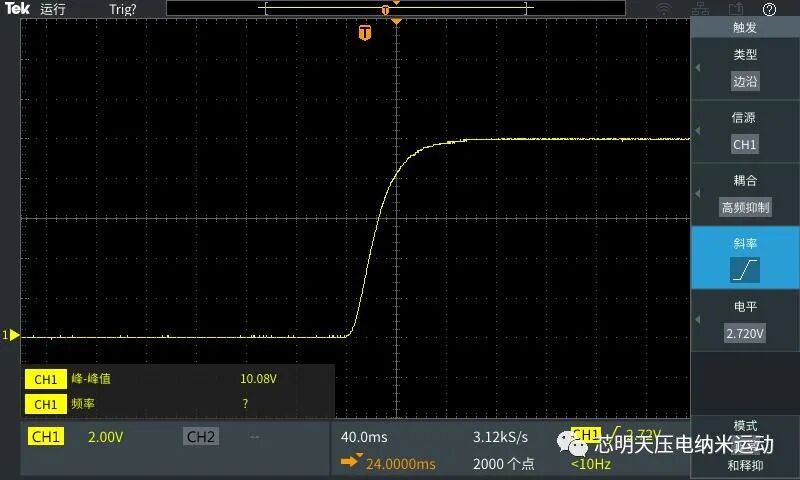

經過實測，P12.XYZ100C壓電納米定位臺的階躍上升時間約為100ms以內。

2）位移電壓曲線

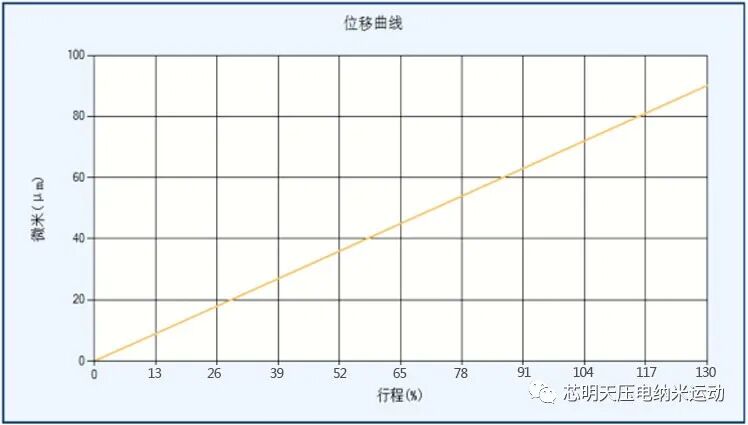

P12.XYZ100C壓電納米定位臺的電壓與位移曲線如下圖所示。在閉環情況下，驅動控制電壓與其產生的位移成線性關系。在130V的驅動電壓下，位移可達90μm。

3）重復定位精度曲線

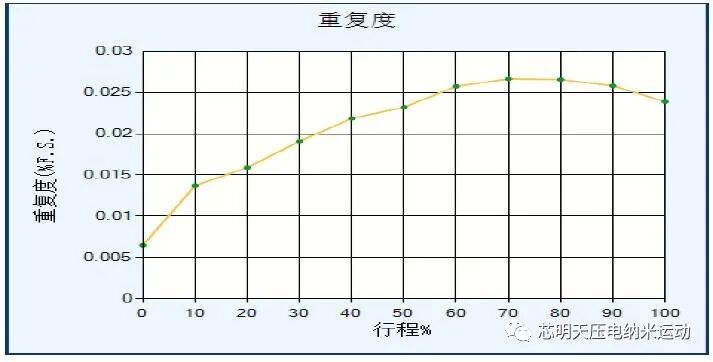

在不同的百分比行程下，重復定位精度會有區別，這與使用的壓電陶瓷的特性、柔性鉸鏈結構等都有關系。經實測，P12.XYZ100C壓電納米定位臺的重復定位精度在整個位移范圍內，可保持優于0.027%，在10%的行程下，重復定位精度可優于0.014%F.S.。

應用

P12.XYZ100C壓電納米定位臺的高分辨率、高精度以及無磁材料的選用，使其非常適用于超分辨率顯微鏡、篩選、共聚焦顯微鏡、生物技術等。

技術參數

P12.XYZ100C壓電納米定位臺的基本參數如下。

型號	P12.XYZ100C
運動自由度	X、Y、Z
傳感器類型	CAP電容式
行程范圍(0~120V)	90μm/軸
分辨率	7nm
重復定位精度	優于0.027%F.S.
俯仰/偏航/滾動	≦35μrad
帶載階躍時間	100ms
空載諧振頻率	X:170Hz，Y:245Hz，Z:170Hz
帶載500g諧振頻率	X:69Hz，Y:93Hz，Z:85Hz
靜電容量	3.6μF
承載能力	500g

注：以上參數是采用E00.D11AL壓電控制器進行測得。

E00.D11AL壓電控制器

P12.XYZ100C壓電納米定位臺是采用E00.D11AL壓電控制器進行驅動控制。

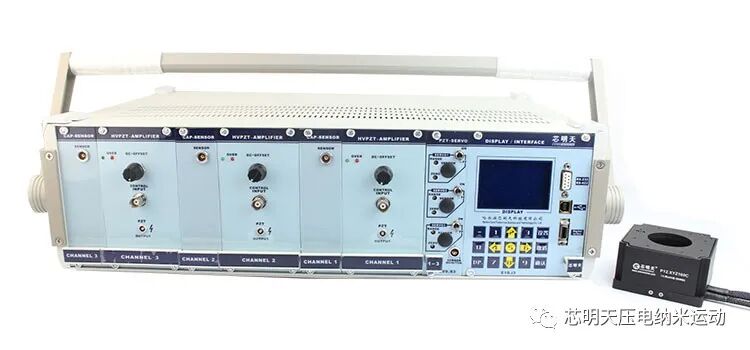

E00.D11AL壓電控制器是一臺三通道輸出、電容閉環的壓電控制器，它可通過模擬信號或數字信號進行控制。它具有液晶鍵盤控制模塊，也可通過RS-232、RS-422、USB等接口與上位機通信，進行軟件控制。

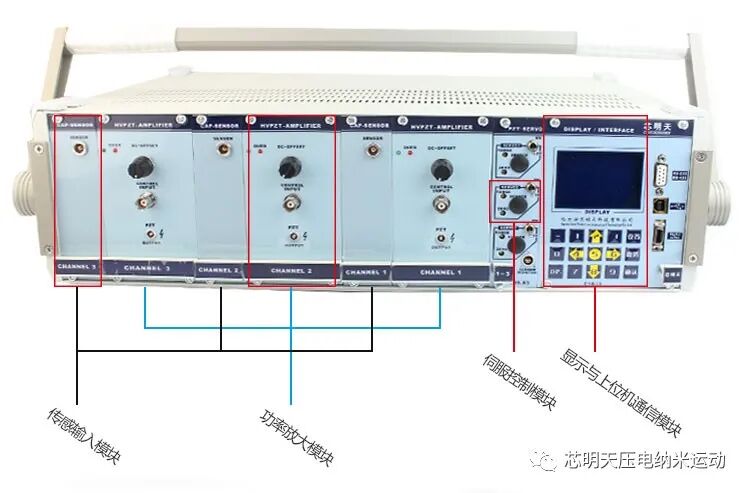

面板介紹

技術參數

E00.D11AL壓電控制器的基本技術參數如下，它是針對電容式閉環的壓電納米定位臺而設計，不僅可驅動P12.XYZ100C壓電納米定位臺，還可與其他電容閉環壓電納米定位臺兼容。

型號	E00.D11AL
通道數	3
模塊輸入范圍	0~10V（可選0~5V等）
輸出電壓范圍	-20~150V（可選120V等）
峰值電流	1A
平均電流	291mA
放大器帶寬	10kHz
紋波	10mVpp（加載2.2μF）
PZT連接器	ERA.00.250.CTL
控制輸入連接器	BNC
傳感
傳感器類型	CAP
伺服特性	模擬P-I+陷波濾波
傳感輸入接口	G10S0C-FT1LJG0-000L
傳感輸出連接器	ERA.0S.303.CLL
傳感器輸出電壓	0~10V
主控
通信接口	RS-232/422、USB
D/A轉換器	16Bit
A/D轉換器	16Bit
其他
工作溫度范圍	10~50°C
電流限制	短路保護
尺寸	長536×高175×深375mm
重量	約12kg
供電電壓	AC220V，50Hz

更多關于電容式壓電納米定位臺及相關控制器的需求，歡迎您聯系我們！

上一篇：壓電納米運動產品在激光器中的應用

下一篇：納米定位臺的應用有哪些？
