芯明天小體積低溫壓電納米定位臺及其量子應用
溫度的變化會對壓電納米定位臺的性能產生很大的影響，像靜電容量的參數值會隨著溫度的升高而增加，過高的溫度會降低其性能以及使用壽命。同樣，壓電納米定位臺的靜電容量也會隨著溫度的降低而降低，從而它的位移參數也會相應降低，出力也隨之降低。
但由于低溫環境下，壓電納米定位臺的驅動源PZT壓電陶瓷材料抵抗退極化的能力急劇增加，在超低溫環境下，可以雙極性驅動壓電納米定位臺，以獲得更大的位移。
芯明天壓電納米定位臺種類繁多，功能多樣化，本次基于P13系列進行介紹。
P13系列壓電納米定位臺是可選二維XY或三維XYZ運動的壓電平臺，臺體采用平行運動學機構放大設計原理，內置高性能壓電陶瓷，位移可達百微米以上。產品可用于光學顯微、生物科技、量子等領域。
小體積，可選中心通孔設計
P13系列壓電納米定位臺分為P13和P13A兩大類，前者為無中空設計，后者具有中心通孔設計，用戶可根據需要自由選擇。
該系列壓電納米定位臺的標準室溫版與低溫版都具有非常小的外形尺寸，開環版本體積可小至26×26×14.6mm^3，而閉環版本體積可小至33×33×16mm^3。

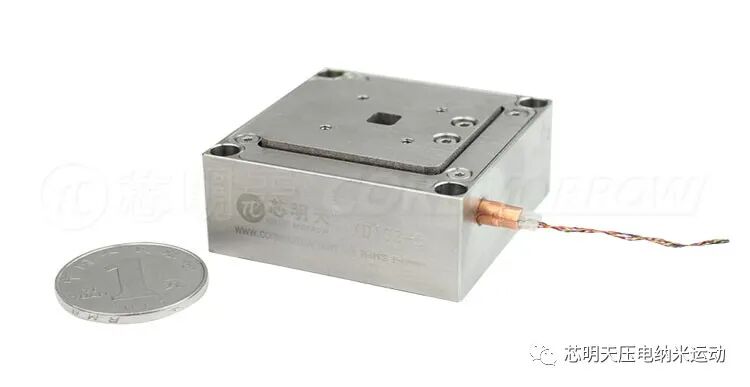

真空版P13.XYZ40S壓電納米定位臺
P13A系列低溫版壓電納米定位臺是專為極低溫、強磁場環境而研發設計，采用低溫壓電驅動，外殼采用輕型材料，采用低溫雙絞線，以適應低溫環境下的使用。

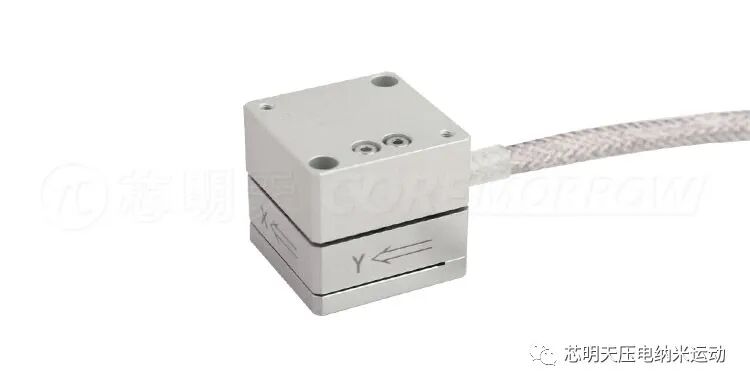

低溫版P13A.XYZ80K壓電納米臺
耐低溫、耐強磁場
該系列低溫閉環版壓電納米定位臺耐低溫可達-40℃，甚至更低。而對于開環其他型號，耐溫將更低，可達4K溫度。在低溫下，芯明天壓電納米定位臺也表現出非常優秀的運動與定位性能。

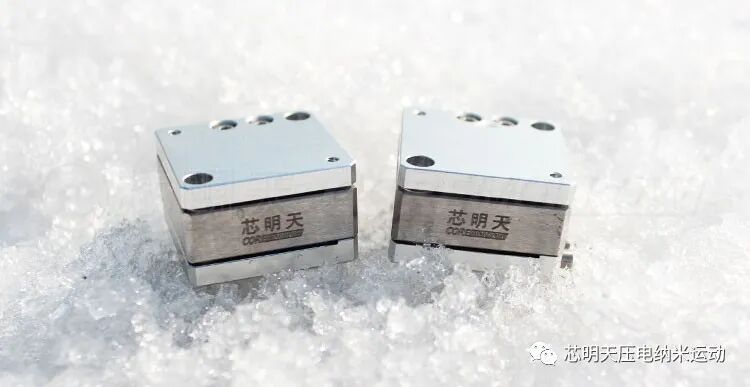

P13.XY40K壓電納米定位臺
低溫導線
該系列低溫壓電納米定位臺所有組件均采用低溫兼容版本，以保證其在低溫下的性能，包括導線。
普通導線的電阻在低溫下會發生大幅度改變，并且普通導線的外皮絕緣材質也不耐低溫環境。因此，該系列低溫壓電納米定位臺采用低溫兼容導線，可勝任低溫下電信號的傳輸。

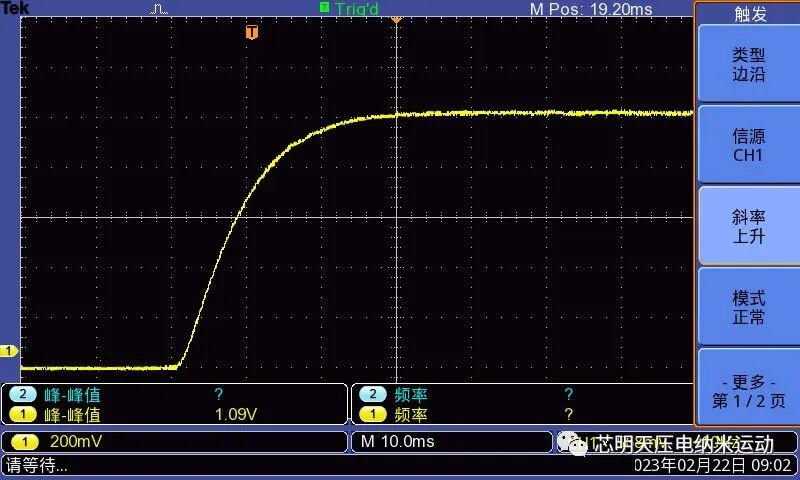

閉環快速階躍
P13.XYZ40S閉環版本低溫臺的滿行程階躍時間可達30ms，也可根據用戶的應用需求進行出廠前更改設置。

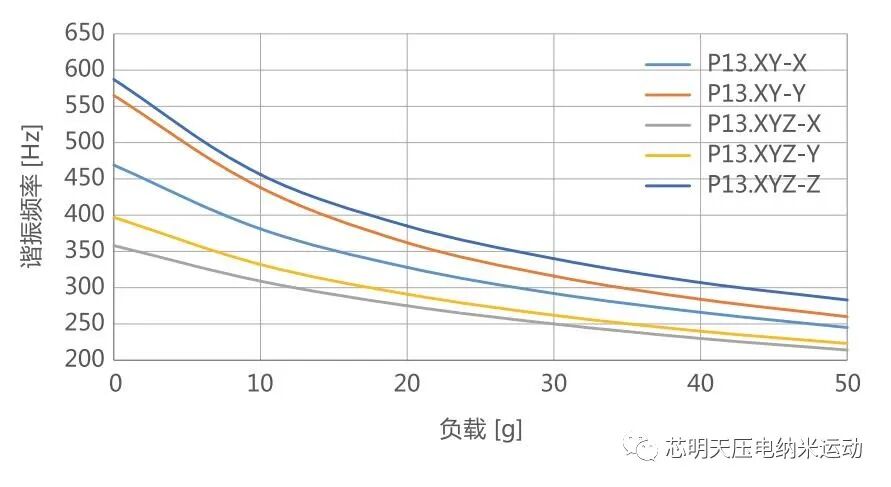

頻率負載曲線
P13系列低溫壓電納米定位臺具有XY二維及XYZ三維運動版本，它的空載諧振頻率較高，可以適用于動態應用。
參數舉例
中心通孔 |
型號 | |
低溫壓電納米定位臺應用
01 在基于金剛石NV色心量子傳感器對微觀尺度的磁場或電場物理量的測量，其中鏡頭移動或樣品移動，可由芯明天低溫壓電納米定位臺來完成。
02 而在量子信息及精密探測等實驗中，對金剛石NV色心的精確定位，也可由芯明天壓電納米定位臺來完成。
03 探測樣品在低溫、強磁場環境下的熒光以及一些其他量子特性，對量子點等量子材料進行精確掃描。
04 微納光學腔的耦合調節。
05 超導磁體內真空低溫環境下的精確定位。
06 F-P微腔調節，例如利用光學手段在低溫固體中尋找單個自旋。
07 完成低溫環境下穩定的位移控制，從而實現穩定的低溫量子體系，用于量子通信、量子計算、量子存儲器等。
08 光學諧振腔或光學干涉儀的相位鎖定等。
芯明天極l端環境使用的壓電納米定位臺已經得到了廣泛應用，用戶覆蓋全球的大學及研究機構，若您對低溫等極l端環境下使用壓電納米定位臺有任何問題，歡迎您來電！
