一款用于閥門、液滴等的壓電機構促動器設計

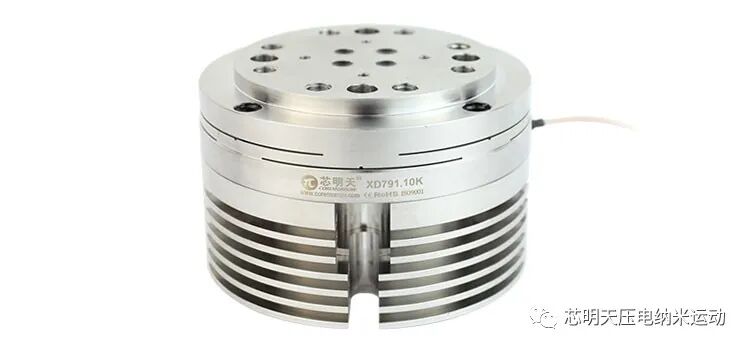

本期內容為大家介紹一款芯明天根據用戶需求定制設計的一款壓電機構促動器！我們稱該款壓電機構促動器的型號為XD791系列，它與常規型壓電機構不太相同，是針對特殊應用需求而設計。外觀如下圖所示。
XD791系列壓電機構促動器的設計具有兩個重要的特點：大出力和高動態！它是采用直驅式驅動，將PZT壓電陶瓷的出力1：1輸出，保證出力不被縮減。此外，它的結構設計，專門考慮到動態工作升溫問題。在應用中，熱量的導出通常采用風冷、油冷等，而XD791壓電機構促動器為散熱做了進一步優化，為熱量的導出做了充分的準備。

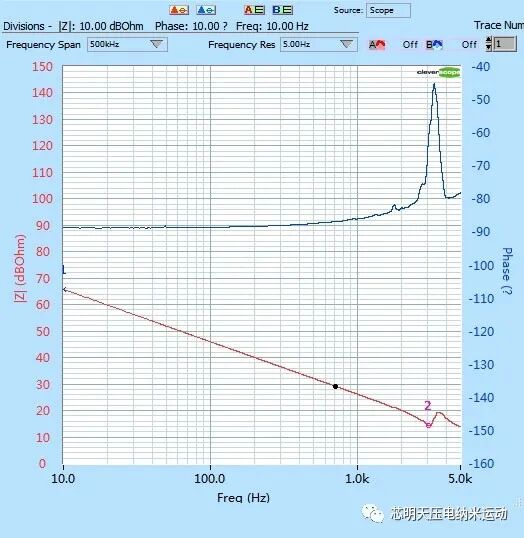

采用掃頻儀對XD791壓電機構促動器進行空載頻率掃描測試，測得它的空載諧振頻率為3026Hz。

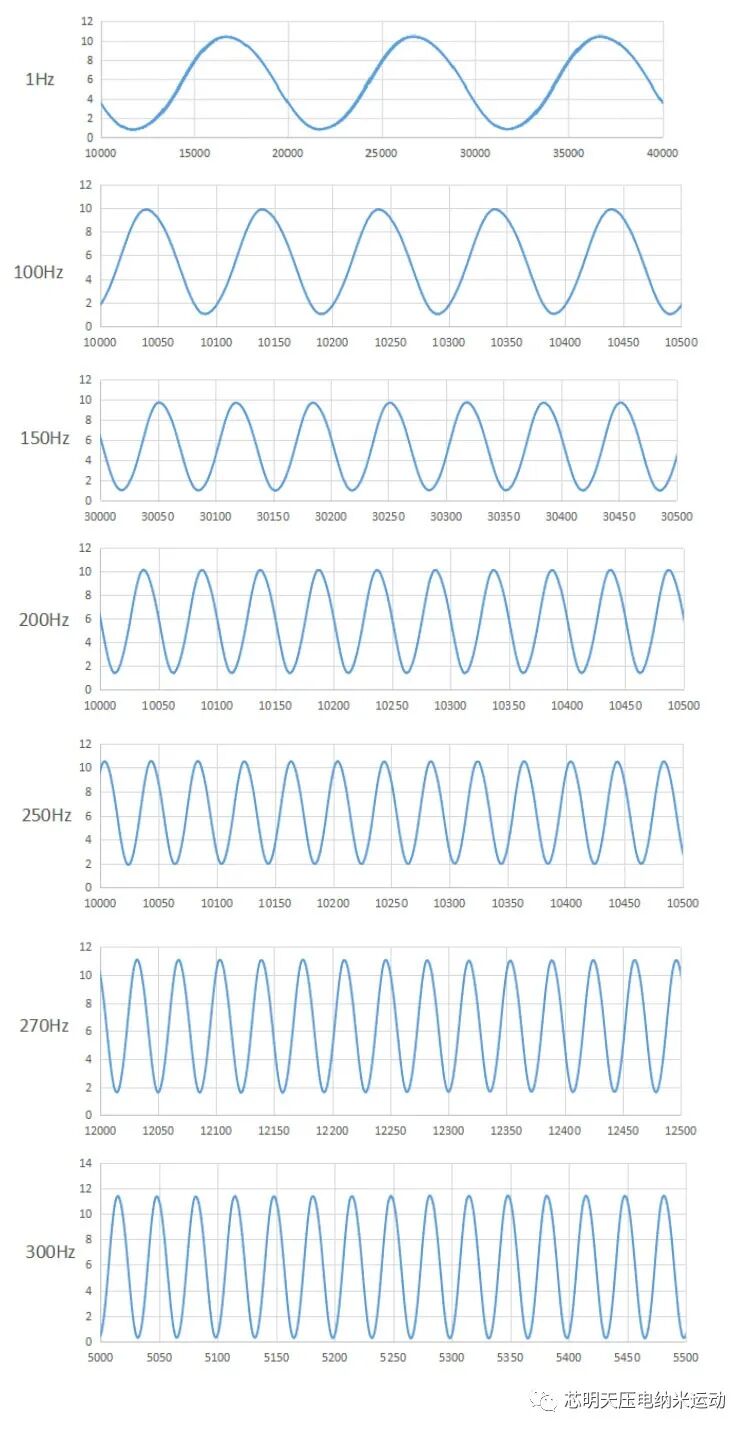

對XD791系列壓電機構促動器進行了空載工作頻率的測試，對其施加90V的正弦驅動電壓信號，對不同頻率下該壓電機構促動器的位移進行測量。不同頻率下的位移值曲線如下所示，橫坐標是采集的數據組，縱坐標為測得的位移值。
對測得的數據進行整理，可得到在90V正弦電壓驅動下，XD791系列壓電機構促動器在不同頻率下的位移值如下表所示。從數據中可看到，在1Hz至300Hz范圍，XD791系列壓電機構促動器的位移值基本保持在10μm左右。
XD791系列壓電機構促動器的應用
1）XD791系列壓電機構促動器可用于液滴的形成及控制。
利用液滴進行研究或生產等過程中，液滴的形成是一個非常重要的環節，也是影響生產的關鍵因素之一。而所形成液滴的形式是由液滴的噴射過程各種因素的耦合作用決定的。
例如，加載在壓電機構促動器的電壓大小、電壓頻率、液體的性質、噴嘴的結構等。只有在各項參數值都達到合適狀態的時候，才能形成合適的液滴。否則，不會形成液滴、液滴形成緩慢或液體連續不斷等。
XD791系列壓電機構促動器具有大出力的特點，可對促動動作的力量、幅度、速度、頻率進行任意的控制調節。
金屬液滴的噴射，如錫、銀等
2）XD791系列壓電機構促動器可用于閥門控制

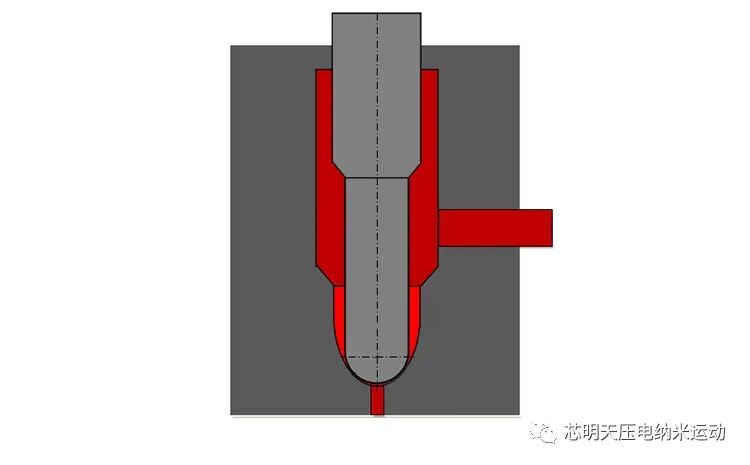

閥門具有多種，如氣體閥門、液體閥門等，可用于控制氣體或液體的流通或斷開。閥門的開、關由壓電機構促動器控制，閥門打開的大小由施加至壓電機構促動器的電壓控制，開關的速度由施加至壓電機構促動器的控制電壓頻率決定等。
通常，閥門需工作在高動態條件下，XD791系列壓電機構促動器的高動態性可以為閥門控制提供高動態的促動操作。
基本技術參數
其他定制壓電機構促動器
針對液滴、閥門等應用，芯明天設計過多款壓電機構促動器，以適應用戶的不同應用結構。
液滴和閥門類應用是近些年的新興應用，若您有相應應用的需求，歡迎您聯系芯明天溝通交流，我們共同探討更優化的解決方案。
